六時間段電采暖智能溫控器說明書(大 V 屏)
保定宏實新能源科技有限公司使用前請詳細閱讀本說明書
一、系統概述
智能式電采暖 V 屏控制系統是專為民用、工業用電采暖爐開發的一款控制系
統??刂破鞑捎孟冗M的微處理芯片、時鐘模塊、LED 顯示技術。具有采樣精確、微
信小程序 WiFi 控制、智能程度高、時間顯示準確、參數掉電不丟失、顯示美觀大
方、視角大等優點??刂破鞑捎脙砂褰Y構(主板+顯示板),安裝使用十分便捷。系
統設有六時段定時模式、全天工作模式、強制水泵運行、低溫防凍、功率 3 檔可調
等功能。人性化的系統設計使您更加隨心所欲、居家生活更加方便。系統的低溫防
凍保護模式使您更無后顧之憂。目前該系列產品已在北京、河北、山東、遼寧等多
家民用電采暖爐廠配套使用,其完善的性能,可靠的質量,贏得了用戶的一致好評。
二、本系統功能特點
1. LED 屏顯示,色彩豐富,圖案美觀,界面清晰。
2. 有防凍、過溫、缺水等保護功能,系統運行安全可靠。
3. 無線紅外遙控器,使用操作簡便易行。
4. 本系統抗干擾性能強,運行穩定,適用范圍廣泛。
三、系統使用的基本條件:
1 .電源電壓適用范圍:輸入電壓 AC176V~242V(單相)
2 .交流輸入電源頻率:50Hz
3 .工作環境溫度 -15℃~+70
4 .工作環境濕度:RH20%~95
5. 溫度設定范圍:+8℃~+95
6. 當前溫度顯示范圍:0℃~+99
四、系統的結構組成
系統組成
1. 顯示板 1 塊
2. 主 板 1 塊
3. 遙控器 1 個
4. 水溫傳感器(黑色圓頭) 1 根
5. 過溫保護傳感器(黑色扁頭) 1 根
6. 2P 白線(外接水位開關、水流開關或者水位電極) 1 根
7. 4P 排線(連接主板與顯示板) 1 根
8. 屏幕面膜 1 張(默認不配帶,廠家自己定制)
9. 擴展繼電器板 最多擴展 2 塊(默認不配帶,需要擴展時單獨購買)
10. 5P 排線 和擴展繼電器板配套使用
接口說明:備注:加熱 1、加熱 2、加熱 3 的零線直接引到空開,不經過主板
控制器對整個系統強電實現控制輸出,9 個接線柱從左至右接口定義如下:
1. 220V 零線 交流 220V 電源輸入零線 N
2. 水泵零線 外接水泵的零線
3. 水泵火線 外接水泵的火線
4. 220V 火線 交流 220V 電源輸入火線 L,也是加熱 1 的進線。
5. 加熱 1 加熱 1 的出線
6. 加熱 2 的進線 220L
7. 加熱 2 加熱 2 的出線
8. 加熱 3 的進線 220L3
9. 加熱 3 加熱 3 的出線

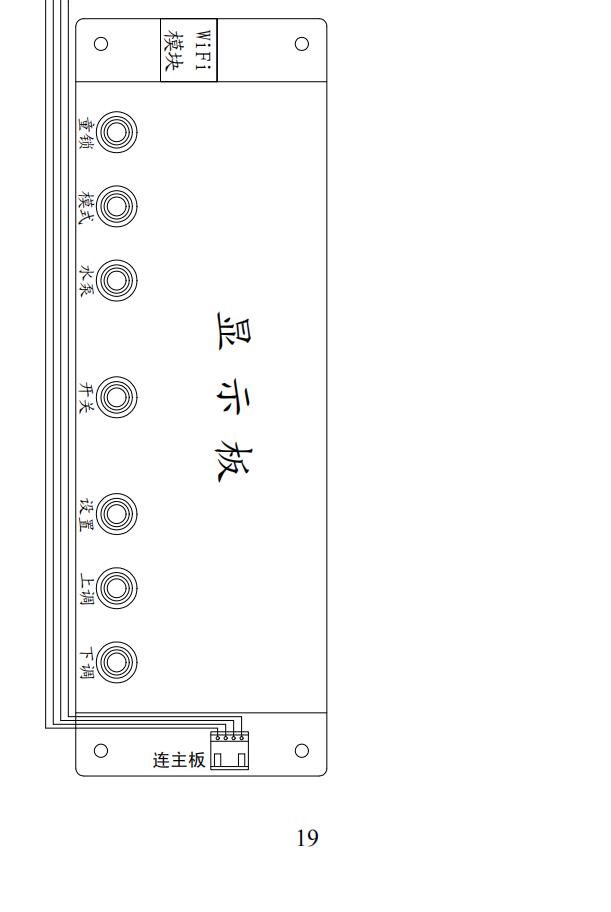

其中:遙控器、顯示板、主板、繼電器板(繼電器板擴展時用)如下圖所示:

五、安裝
將顯示板、主板固定在采暖爐箱體內適當位置,用 4P 排線將顯示板與主板連
接在一起,用 5P 排線將主板與繼電器板連接(如果需要擴展繼電器板的話),將水
溫傳感器插頭和過溫保護傳感器插頭接插到主板的相應位置,將水溫傳感器探頭安
裝在爐體的回水管處,將過溫保護傳感器探頭安裝在爐體出水管處,面膜黏貼在箱
體前面板上,注意使面膜正對顯示屏。將主電路中的三個加熱器分別連接到主板的
接線端子上。將主板電源連接到采暖爐電源上。(詳細連接請參考附圖)安裝時,
請確保交流電源線、接觸器、啟動器、繼電器和其他類型的電氣接口設備與控制器
保持較遠的距離,特別應與開關電源保持較遠距離,且這類設備輸入、輸出電纜必
須采用屏蔽電纜,并將屏蔽網接到系統的星形接地點。
備注: 連接電纜都具有方向,連接時請注意。箱體內主電路可能對
控制器造成一定干擾,安裝時請采取相應措施(如安裝金屬屏蔽罩、
強弱電線路要有一定的分隔距離)防止干擾。為防止運輸過程中電
纜脫落,建議連接后使用熱溶膠對插頭插座的連接處加以固定。
六、使用方法
通電前先檢查各部分電路是否已按要求連接。上電后自動啟動,進入工作界面。

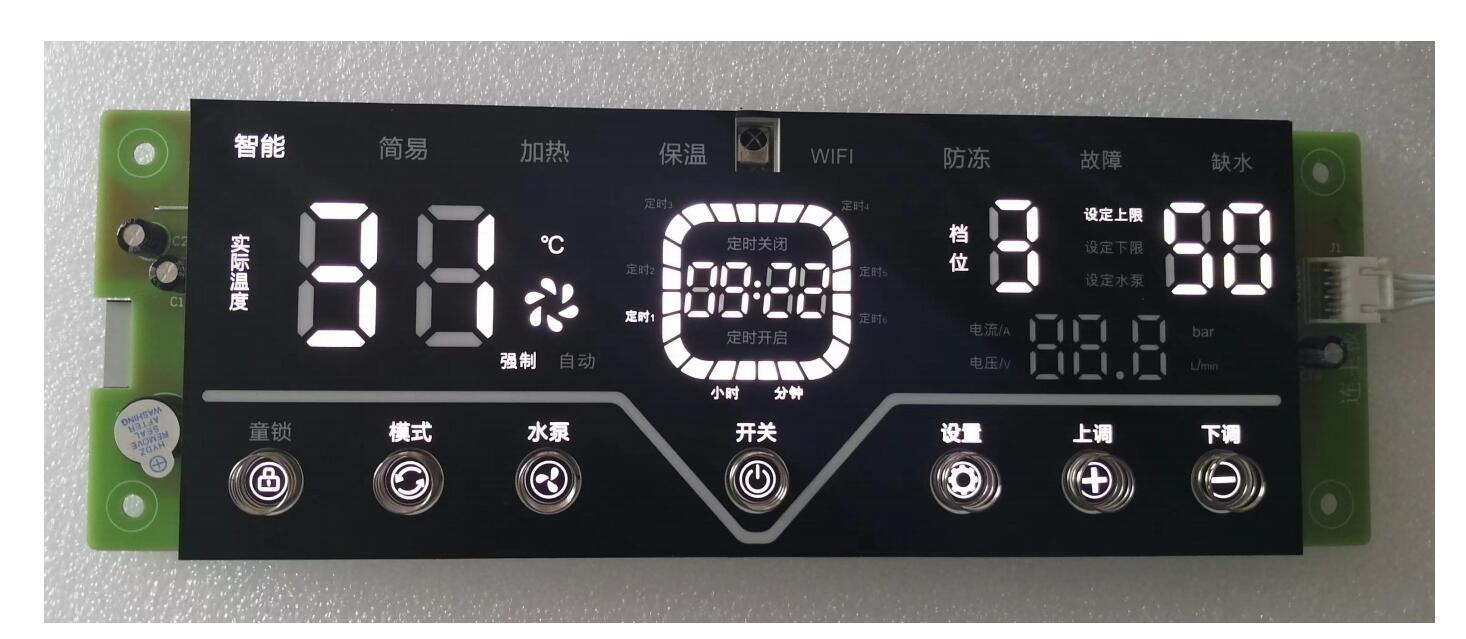

1、 控制面板和遙控器
“童鎖”鍵:
在工作界面按住屏幕的“童鎖鍵”不要松開,持續 7 秒鐘左右,會聽見蜂鳴器
響一聲,此時“童鎖”兩個字亮,代表此時處于童鎖狀態,所有按鍵失效。解
除童鎖的方法同上:按住“童鎖鍵”不要松開,持續 7 秒鐘左右,會聽見蜂鳴
器響一聲,此時“童鎖”兩個字滅,代表解除童鎖。所有按鍵有效。
“模式”鍵等同遙控器“24h”鍵
在工作界面按一下“模式鍵”或者“24h 鍵”,可在定時運行模式和全天運行
模式之間進行切換,定時運行模式屏幕顯示“智能”,全天運行模式屏幕顯示
“簡易”。
“水泵”鍵等同遙控器“強制”鍵
在工作界面按住屏幕的“水泵鍵”或者遙控器的“強制鍵”不要松開,持續 7
秒鐘左右,會聽見蜂鳴器響一聲,此時,水泵強制運行,屏幕的“強制”兩
個字亮,水泵圖標長亮。強制水泵運行時,始終不會加熱。取消強制水泵運
行的方法同上,按住屏幕的“水泵鍵”或者遙控器的“強制鍵”不要松開,
持續 7 秒鐘左右,會聽見蜂鳴器響一聲,此時,水泵取消強制運行,屏幕的
“自動”兩個字亮,水泵圖標轉動。如果滿足加熱條件,水泵一直轉,如果
不滿足加熱條件,水泵轉 5 分鐘以后停轉。
“開關”鍵
1、在工作界面按一下屏幕或者遙控器的“開關鍵”,開機或關機。關機后進
入防凍模式,屏幕只亮開關圖標、水泵運行狀態以及加熱狀態。其他顯示
部分熄滅。水泵運行 5 分鐘左右停止工作。
2、在設置界面按一下“開關鍵”,相當于遙控器的“存儲鍵”,保存設置參
數,并退出到工作界面。
“設置”鍵
用來設置六個定時段的開關機時間、溫度、時鐘時間、功率等參數。
每按一下設置鍵,自動保存本次的修改,并進入下一項目的設置。
同遙控器上的“設置+”(從前往后設置)和“設置-”(從后往前設置)。
上調▲/下調▼”鍵:
1、在設置狀態下對參數進行大小調整。
2、“▲/▼”鍵同時具有恢復系統出廠參數的功能。在正常工作狀態下,先
按一下“▼”鍵松開,緊接著按住“▲”鍵不要松開,持續 68 秒后
聽見蜂鳴器響一聲后,可恢復系統出廠設置。
遙控器“關屏”鍵:
在正常工作狀態下,按一下“關屏鍵”,屏幕會熄滅,只有“:”會呈閃爍狀態,
再次按一下“關屏鍵”或者其他鍵,屏幕會恢復。
遙控器“存儲”鍵:
設置好參數后,按一下“存儲”鍵,保存并退回主界面。
遙控按鍵與控制面板上按鍵名相同的功能相同,操作兼容。用遙控對著系統的
紅外接收頭操作,系統發出相應的響聲,表示系統已收到信號,否則遙控器操
作無效。若長期不使用遙控器,請撥開底部的電池蓋,將電池取出。
注:每按一次鍵,蜂鳴器短暫的鳴響一聲,表示系統接收到指令。
2、功能描述
智能運行模式(定時模式)
開機后即自動進入到該工作模式,智能運行模式可進行 6 個時段時間及溫度設
置,功率 1~3 檔可調。點擊“保存”后,如果時間段發生重疊或者參數設置不
合理,系統自動進行合理性計算。并將合理性結果進行保存??稍俅芜M入設置
界面,查看合理性數據。智能運行模式有以下兩種工作狀態:
a)加熱保溫狀態
自動運行模式下,若系統時鐘正處于定時開機時間范圍內時,水泵和加熱器的
工作情況如下:
當檢測到的水溫T≤此定時時段的水溫下限時,系統先打開水泵運行 5 秒,
然后加熱器投入工作。顯示屏顯示“加熱”,V 型流水燈流水顯示。
當檢測到的水溫T≥此定時時段的水溫上限時,系統斷開加熱器,顯示屏顯示
“保溫”,V 型流水燈滅,然后水泵運行 5 分鐘左右,待加熱箱中的余熱散出后,
關閉水泵。在沒有加熱器工作時,水泵每隔 30 分鐘(0~99 分鐘可調,0 代表
時間段內水泵長轉)開啟 5 分鐘左右。
b)防凍工作狀態
智能運行模式下,若系統時鐘處于非定時時段,或者關機,系統進入防凍保護
工作模式。在沒有加熱器工作時,水泵每隔 30 分鐘開啟 5 分鐘左右。系統實
時檢測回水水溫,如水溫低于 8 度(8~22 度可調)開啟加熱器,如水溫高于
11 度(11~25 度可調)關閉加熱器,在有加熱器工作時水泵總是開啟工作的。
簡易工作模式
簡易工作模式也就是全天工作模式,在簡易工作模式中系統不分定時時段和非
定時時段,其工作時間為 0~24 小時,工作的溫度上下限可調。運行同“智能
運行模式”的“加熱保溫狀態”。
超溫保護和報警功能
當系統檢測到的當前水溫超過了 85 度(可調)時,為防止爐體內水氣化,控
制器進入超溫保護狀態,此時控制器切斷三個加熱體的控制電源,同時如果不
缺水的話,水泵會開始運行以加速散熱,蜂鳴器鳴響,顯示屏“故障 E1”閃爍,
提示用戶應立即切斷外部電源檢查故障。故障排除后,當控制器檢測到水溫下
降到 75 度(可調)以下時,系統又恢復到原來的工作狀態。
缺水保護和報警功能
如果使用了水位報警,當系統檢測到水位開關斷開時,控制器進入缺水保護狀
態,此時控制器切斷三個加熱體和水泵的控制電源,蜂鳴器鳴響,顯示屏“缺
E2”閃爍,提示用戶應立即切斷外部電源檢查故障。故障排除后,當系統檢
測到水位開關閉合時,系統又恢復到原來的工作狀態。
水流開關保護和報警功能
如果使用了水流開關,水泵運轉以后才會開始檢測水流開關,當系統檢測到水
流開關斷開時,控制器進入保護狀態,此時控制器切斷三個加熱體的控制電源,
蜂鳴器鳴響,顯示屏“故障 E3”閃爍,提示用戶應立即切斷外部電源檢查故障。
故障排除后,當系統檢測到水流開關閉合時,系統又恢復到原來的工作狀態。
通訊報警功能
當檢測到通訊異常,顯示屏“故障 E5”閃爍,提示用戶檢查故障。比如:主板
與顯示板之間的 4P 排線是否斷線或者松動。
水溫傳感器報警功能
當檢測到水溫傳感器損壞,蜂鳴器鳴響,顯示屏“故障 E4”閃爍,提示用戶更
換水溫傳感器。

低溫防凍保護功能
系統在時間段外或關機狀態,只要檢測到當前水溫低于防凍下限設定值,系統將
自動進入低溫防凍模式,具體說明如下:
a)當檢測到實時溫度 T≤防凍下限時,系統開啟水泵,隨后進入加熱狀態。
b)當檢測到實時溫度 T≥防凍上限時,加熱器關閉,水泵運行 5 分鐘,待水箱中
的余溫散去后關閉。
若系統時鐘處于非定時時段,或者關機,系統進入低溫防凍保護工作模式。
此模式可以設定防凍上限、防凍下限。此項功能方便供水管道過長,或者氣
候過于寒冷的地區。
掉電參數記憶功能
設置的六時段開關機時間、溫度上下限、功率、北京時間等會自動進行記憶,
即使失電又來電,重新開機仍可保留原設置的內容不變。
3、功能使用
開機、關機:
插上電源,系統開機,顯示屏被點亮,系統進入智能或者簡易運行模式。此時
按下“開/關”鍵,系統進入關機狀態。加熱器關閉,水泵運行 5 分鐘左右后關
閉。再次按該鍵,系統重新開機。
智能模式的六時段設置:
在開機狀態下,按“設置”鍵,進入“定時 1 設定”狀態,屏幕顯示“定時 1”,
此時“定時開啟”亮,時段 1 開機時間 的小時位閃爍,
按“▲/▼”鍵調整開機時間的小時位,再按“設置”鍵,時段 1 開機時間 的分鐘位閃爍,按“▲/▼”鍵調整開機時間的分鐘位,
再按“設置”鍵,是時段 1 關機時間的小時位,再按“設置”鍵,是時段 1 關機
時間的分鐘位,關機時間設定操作與開機時間時間設定方法相同。
時段 1 開關機時段設定完成后,再按“設置”鍵,進入時段 1 的溫度上限設定、
溫度下限設定。時段 1 設置完成后依次進入時段 2~時段 6 的設置狀態。操作同
時段 1。
注:用戶設定“開機時間”和“關機時間”應該在 24 小時內分段,可分為 1 段,
也可以不分段。不用的時段請設置為 24:0024:00,本系統具有“邏輯合理性
判斷”能力,可使用戶設置的各時間段之間不出現套迭,當用戶設定的時段套
迭時,系統將以最先設置的時段為準,將后一時段的開機時間后推。
工作模式選擇:
系統開機進入智能運行模式,按“模式”鍵或者遙控上的“24h”鍵,系統可進入
全天工作模式,此時屏幕“智能”熄滅,“簡易”被點亮,再次按下“24h”鍵返
回智能運行模式,此時屏幕“智能”被點亮,“簡易”熄滅。按住“水泵”鍵或者
遙控器上的“強制”鍵持續 7 秒鐘,系統強制水泵運行,此時“強制”被點亮,
水泵圖標的 6 個葉翅全亮,再次按住“水泵”鍵或者遙控器“強制”鍵持續 7 秒
鐘,水泵取消強制運行。如果滿足加熱,水泵一直轉,加熱依次開啟。此時“自
動”被點亮,水泵的葉翅呈旋轉狀態。如果不滿足加熱,水泵 5 分鐘后停轉。
水泵設定
6 個定時時段參數設定完成后,再按“設置”鍵,可更改時間段內停止加熱后水
泵轉動的時間,0~99 分鐘可調,“0”代表時間段內水泵長轉。
時鐘校正
水泵時間設定完成后,再按“設置”鍵,進入“時鐘校正”狀態,顯示屏的
前兩位和“小時”同時閃爍,按“▲/▼”鍵調整后,再按“設置”
鍵,顯示屏的 后兩位和“分鐘”同時閃爍,按“▲/▼”鍵調整后,
按“設置”鍵保存并自動進入下一設置狀態。
功率選擇:
時鐘確認完畢后進入“功率選擇”狀態,此時屏幕“檔位”后的數字閃爍,按“▲
/▼”鍵選擇 1 2 3,按“存儲鍵”保存并退出設置狀態。
注: 1:表示工作過程中最多可打開一組加熱器;
   2:表示工作過程中最多可打開兩組加熱器;
   3:表示工作過程中最多可打開三組加熱器。
工作過程中并非同時打開,而是順序從某一個加熱體開始每隔 5 秒開啟一個。
注:在設置過程中按一下遙控器“存儲”鍵或不進行任何操作 25 秒,可保存設
置參數,退出設置狀態。

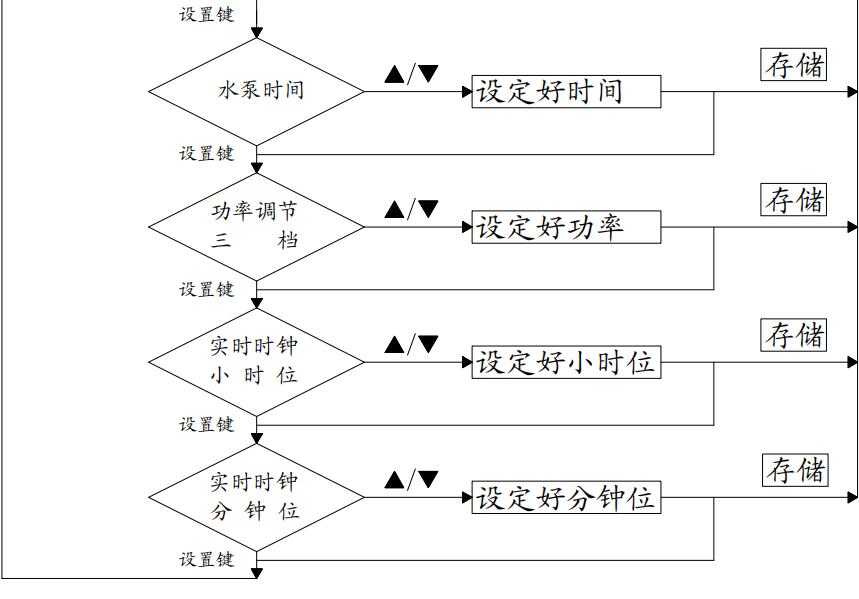

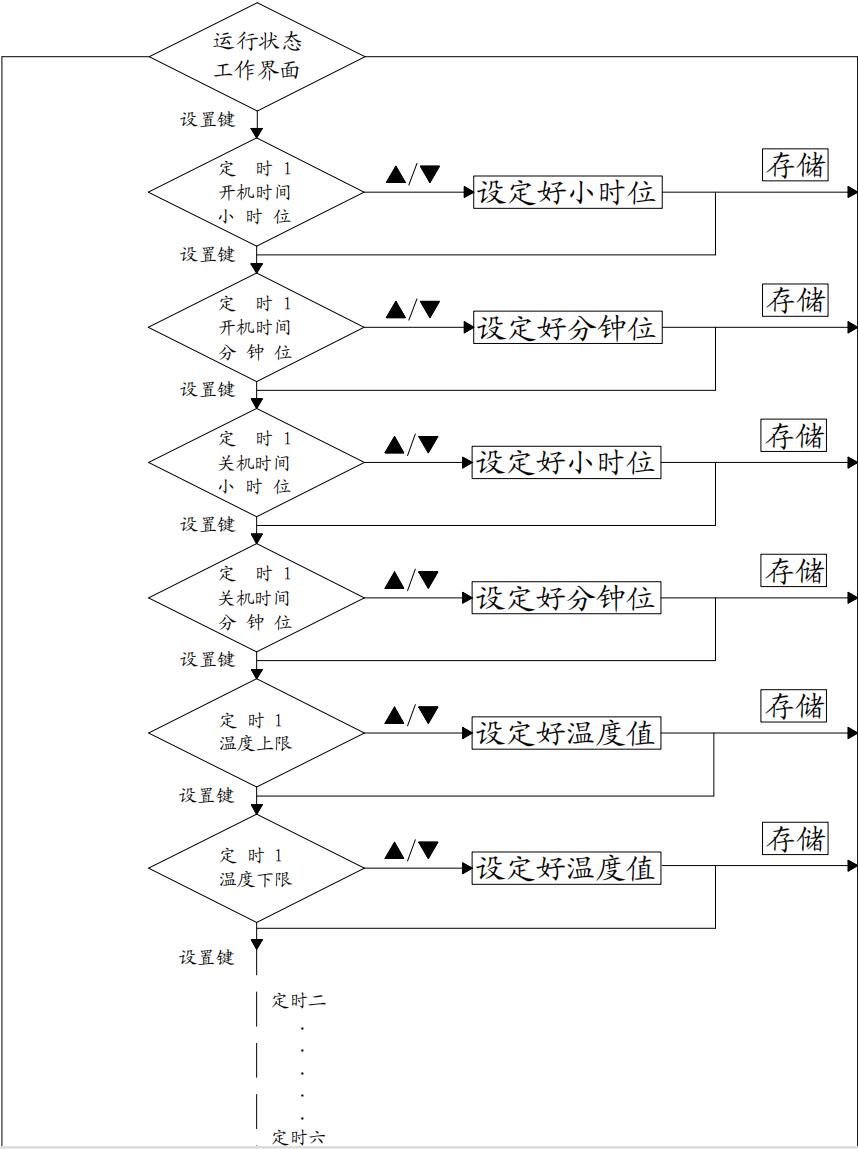

                      智能模式參數設置流程圖

                    簡易模式參數設置流程圖

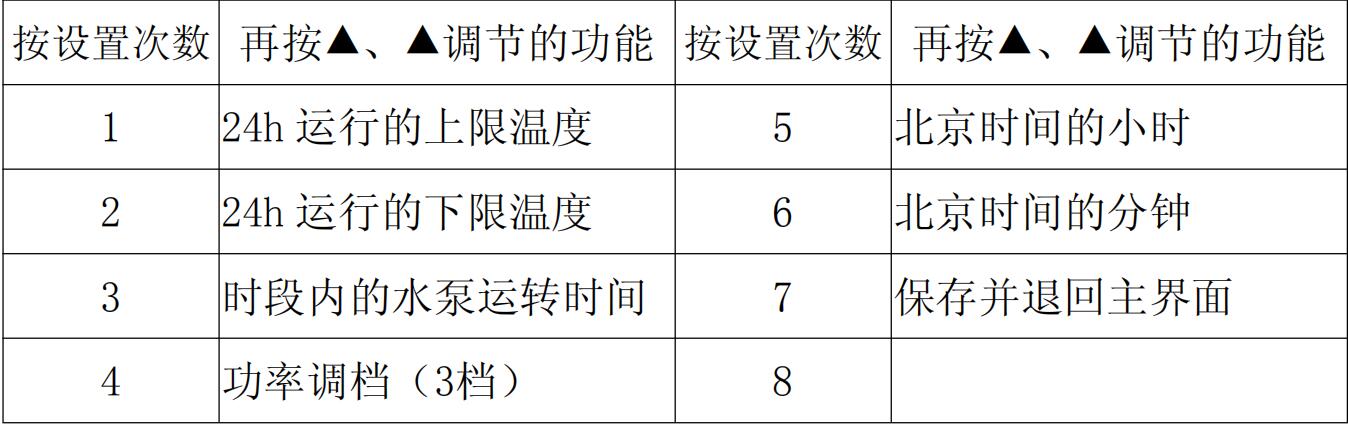

簡易模式參數設置圖表解析(在設置過程中,如 25 秒無按鍵操作,保存本次設定返回)

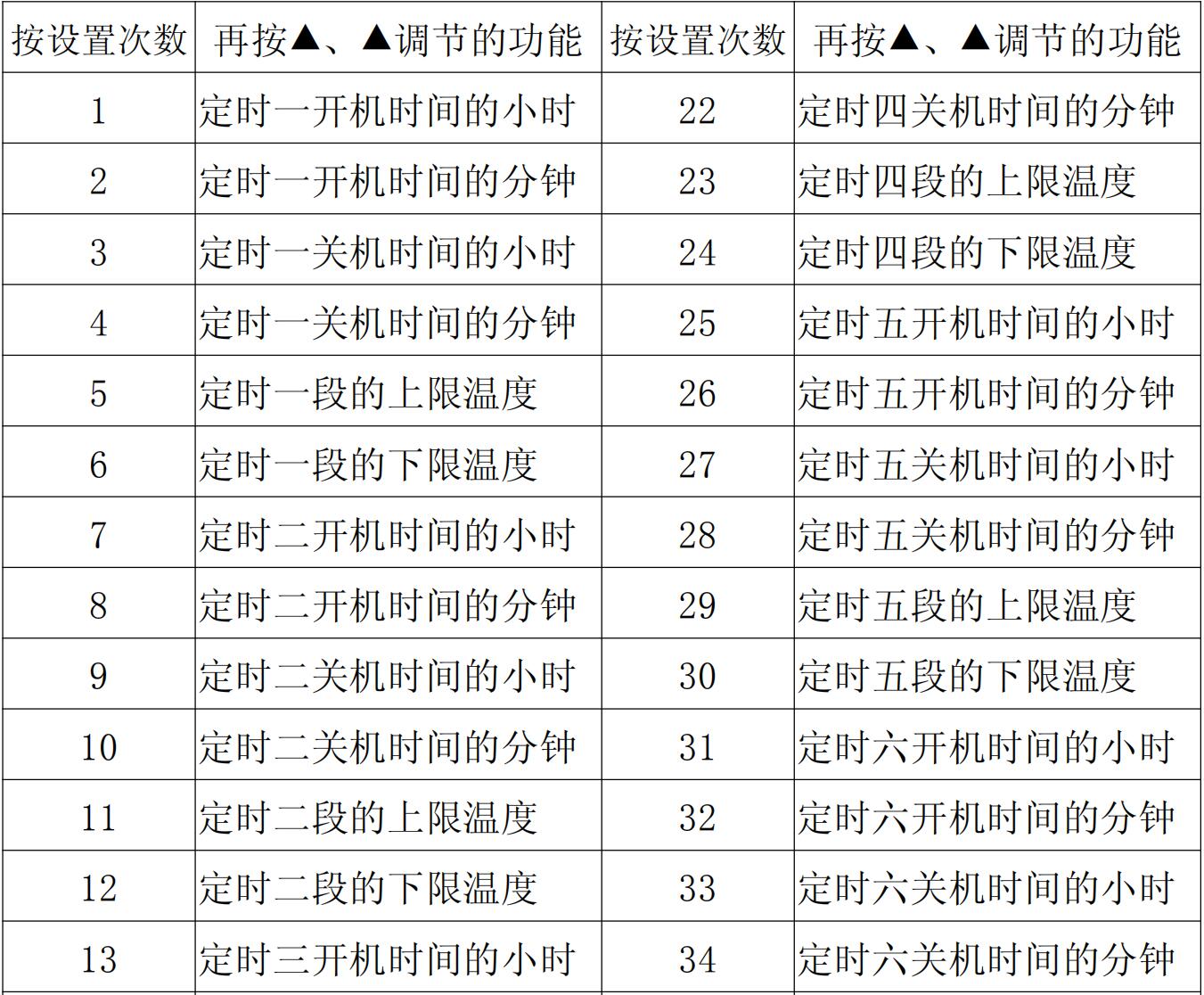

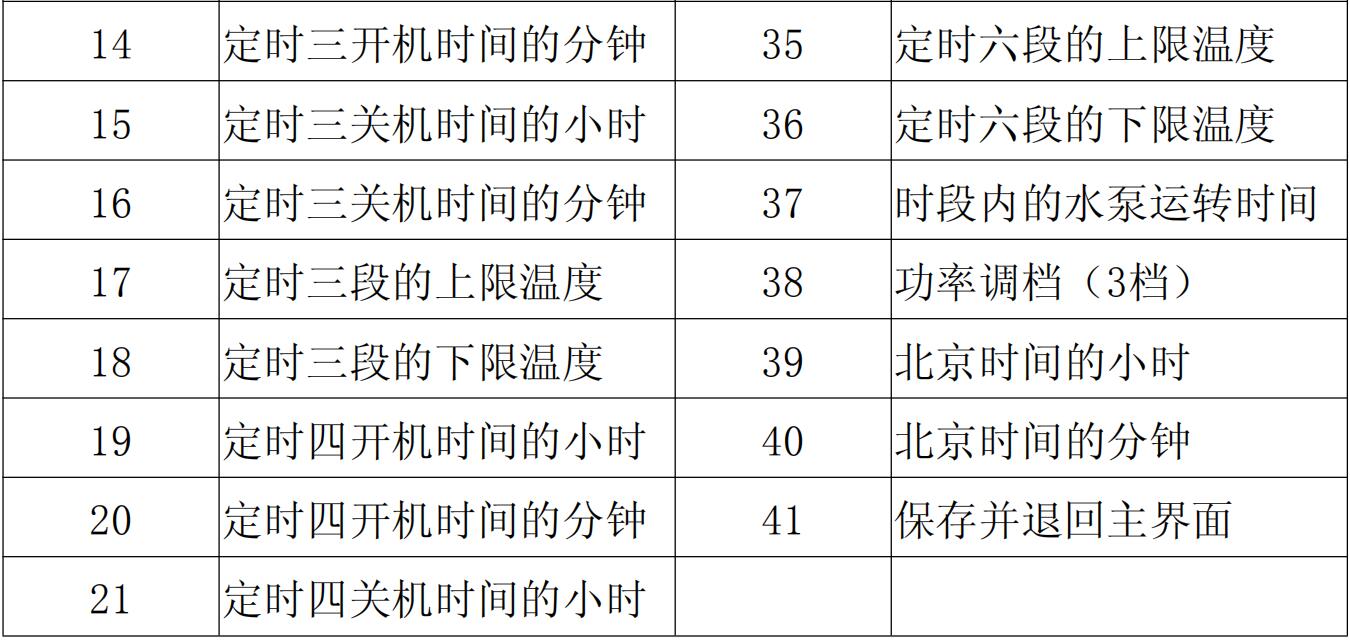

智能模式參數設置圖表解析(在設置過程中,如 25 秒無按鍵操作,保存本次設定返回)

系統出廠參數:
七、系統加熱器
1、系統加熱器開啟的條件:
a) 實時時間在所設定的工作時段內;
b) 顯示的水溫低于本時段的水溫設定下限;
c) 系統工作在防凍狀態下,低于防凍下限時,開啟加熱器。
2、系統加熱器關閉的條件:
a) 系統在工作時段,顯示的水溫高于本時段的水溫設定上限;
b) 系統在強制水泵運行狀態下;
c) 系統工作在防凍模式下,高于防凍上限時,關閉加熱器。
八、系統水泵運行的條件
a) 任何一組加熱器工作;
b) 如果設置的時間段內水泵停轉時間是 0,那么時間段內,水泵一直轉;
c) 水泵停轉后計時到設定分鐘,水泵就運行 5 分鐘;
d) 超溫報警并且不缺水的情況下,水泵會立刻開啟。
九、技術指標和參數:
1.控制精度:1.5
2.測量溫度精度:≤1.5
3.控制器功耗:≤8
4EMC 符合 CCC 認證要求
5.溫度傳感器:10K±1% ; B25503950K±1%
6. 過熱保護:250VAC5A,85
十、設計參數
1)額定輸入工作電壓:220VAC/50HZ;(可在 176250VAC 運行)
2)各外設均使用 20A/300V 接線端子;
3PCB 板采用£=1.6mm 阻燃紙板;
4)各外設繼電器采用情況:
1.水泵采用允許觸點電流為 30A 的繼電器;(干接點)
2.加熱器采用允許觸點電流為 30A 的繼電器;(干接點)
5)測溫探頭為¢6mm 銅質,其精度為±1%,引線耐溫 180℃,線長 1m,配
2P 插頭。

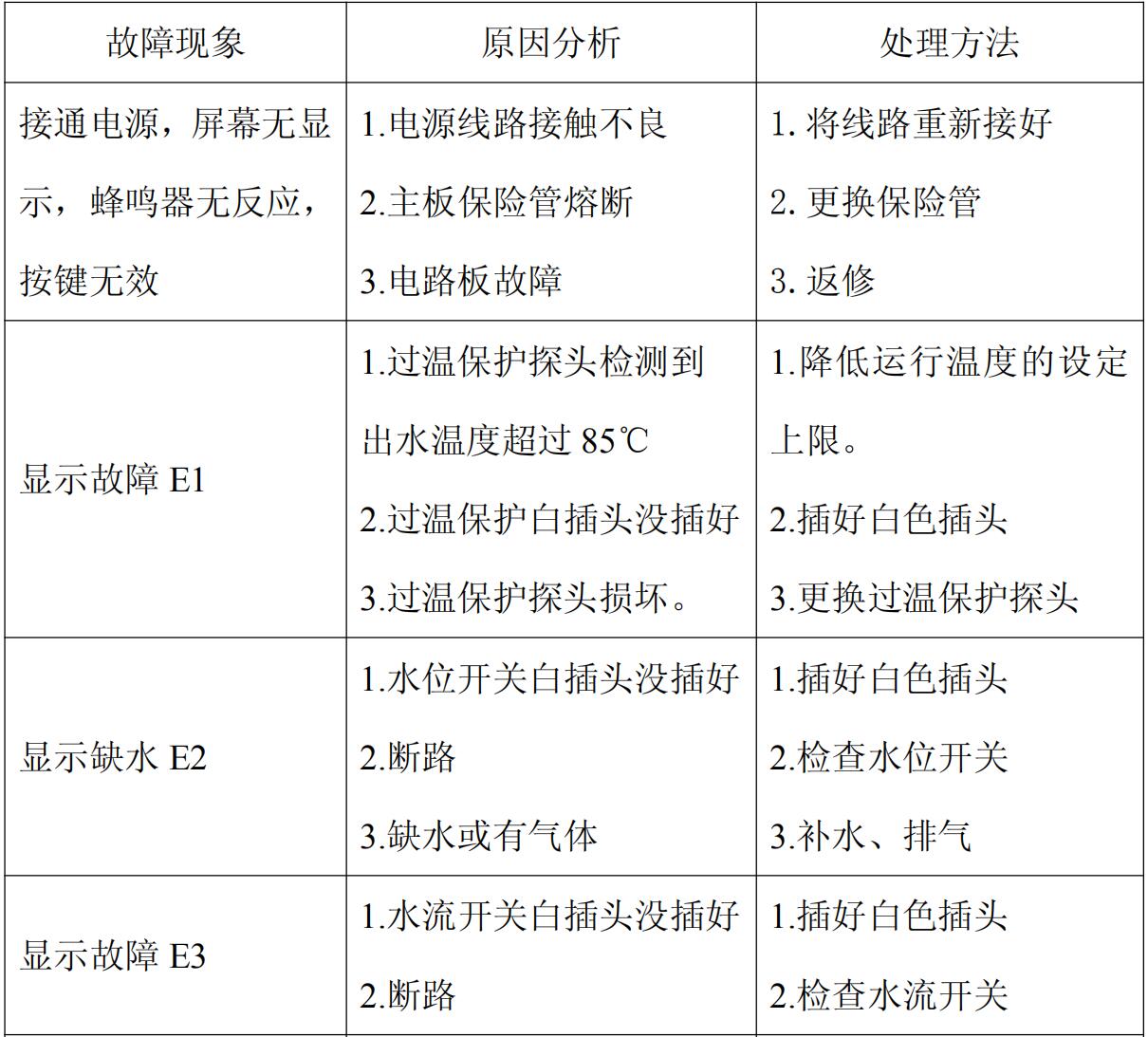

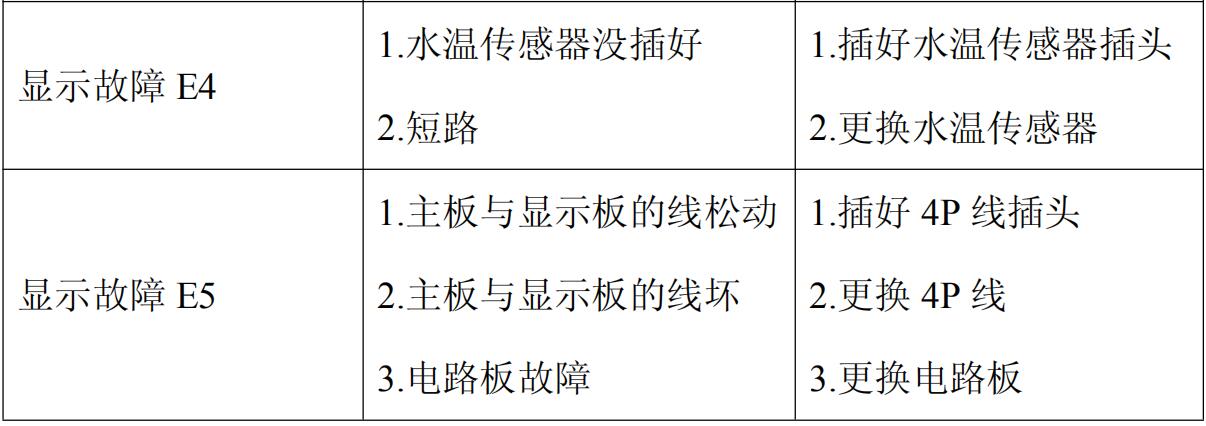

十一、一般故障分析與排除

電采暖微信小程序操作說明
1. 微信掃一掃下面的二維碼,添加微信小程序“電采暖溫控”
2. 配置設備時必須要打開手機的“藍牙開關”和“位置信息”,配置成功以
后即可關閉“藍牙開關”和“位置信息”。
3. 按一下溫控器面板的“下鍵”松開,緊接著按住“設置鍵”不要松開,持
5 秒左右,蜂鳴器響一聲,屏幕的“WIFI”會呈閃爍狀態。

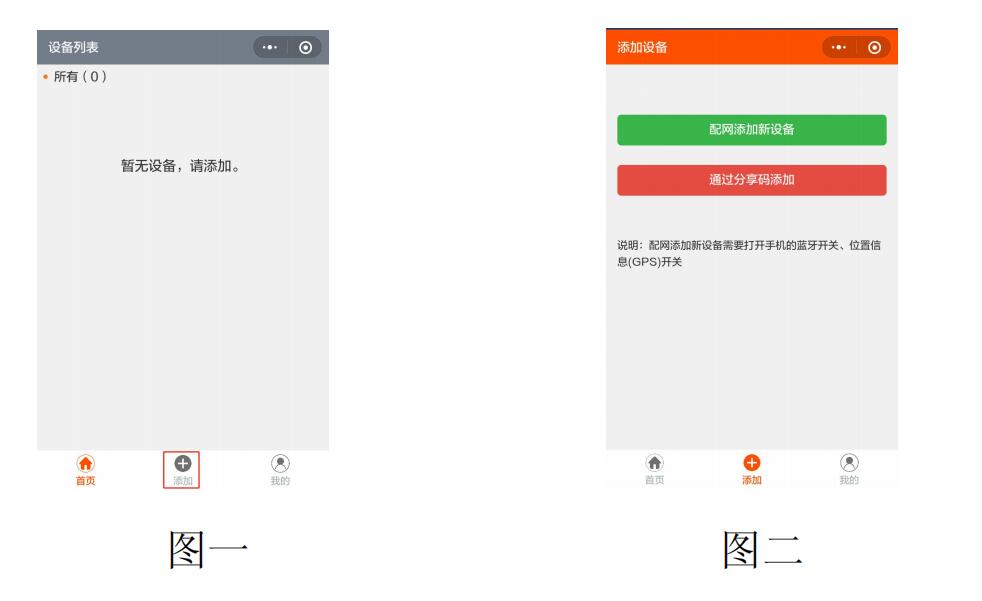

4. 打開微信小程序“電采暖溫控”進入“圖一”,點擊紅色框的“添加”,進
入“圖二”。

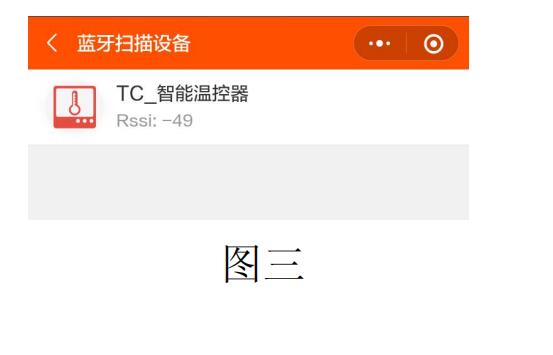

5. 點擊“配網添加新設備”,進入“圖三”。如進不了圖三,確保屏幕“WIFI
要處于閃爍狀態,確保有 WiFi 信號。

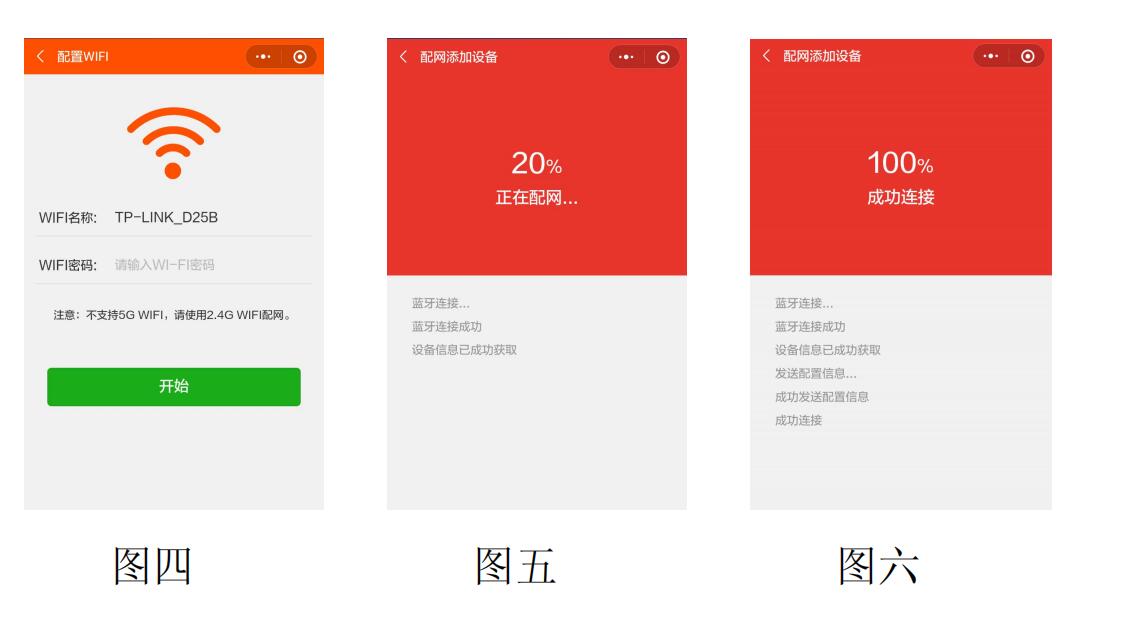

6. 點擊“TC_智能溫控器”,進入“圖四”,“WiFi 名稱”處自動識別添加路
由器名稱,輸入對應的 WiFi 密碼,點擊“開始”,依次進入“圖五”、“圖
六”。

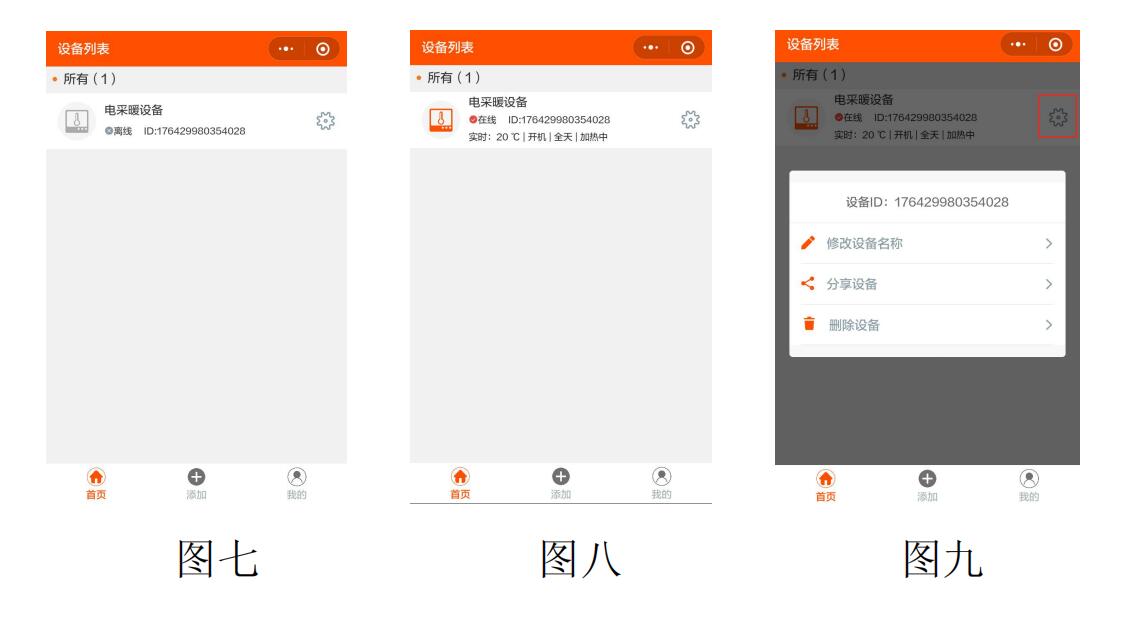

7. 成功連接后,進入“圖七”,溫控器屏幕的“WIFI”會呈長亮狀態,此時
顯示“離線”,等待 10 秒鐘或者下拉刷新即可進入“圖八”。點擊“圖九”
紅色框的設置圖標,即可顯示彈框“修改設備名稱”、“分享設備”、“刪除
設備”。

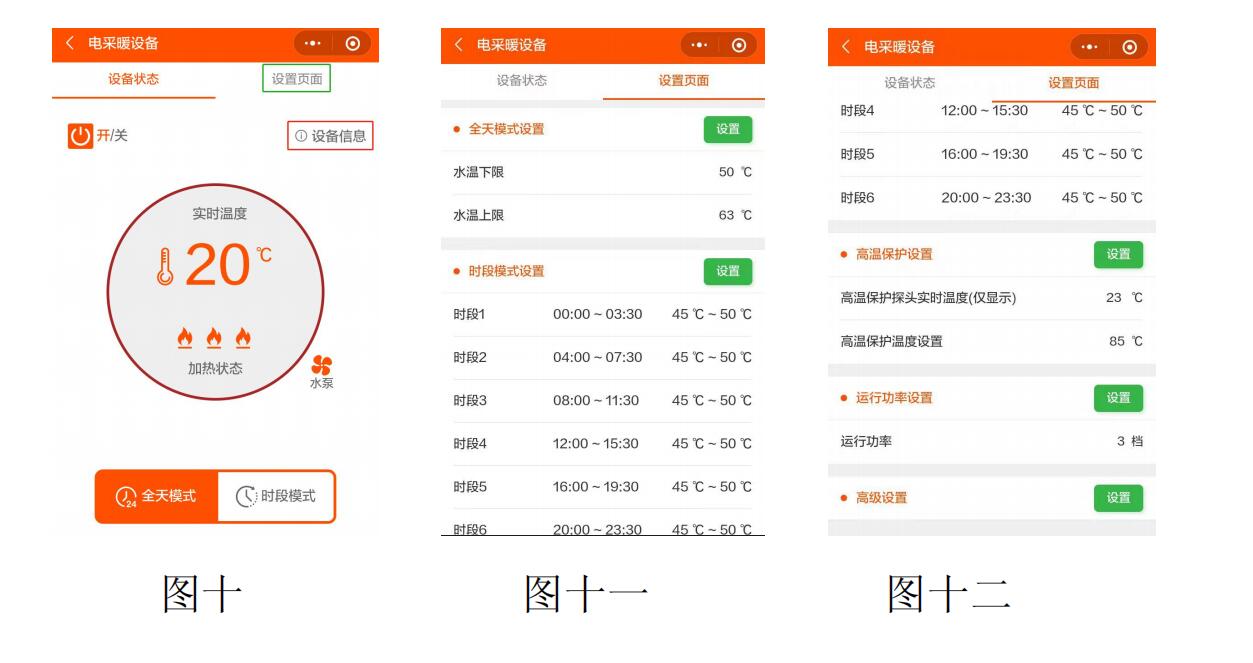

8. 點擊“圖八”的文字位置,即可進入“圖十”,可以進行開關機,切換“全
天模式”與“時段模式”。點擊綠色框的“設置頁面”或者向左滑動屏幕
可以進入設置頁面“圖十一”與“圖十二”。

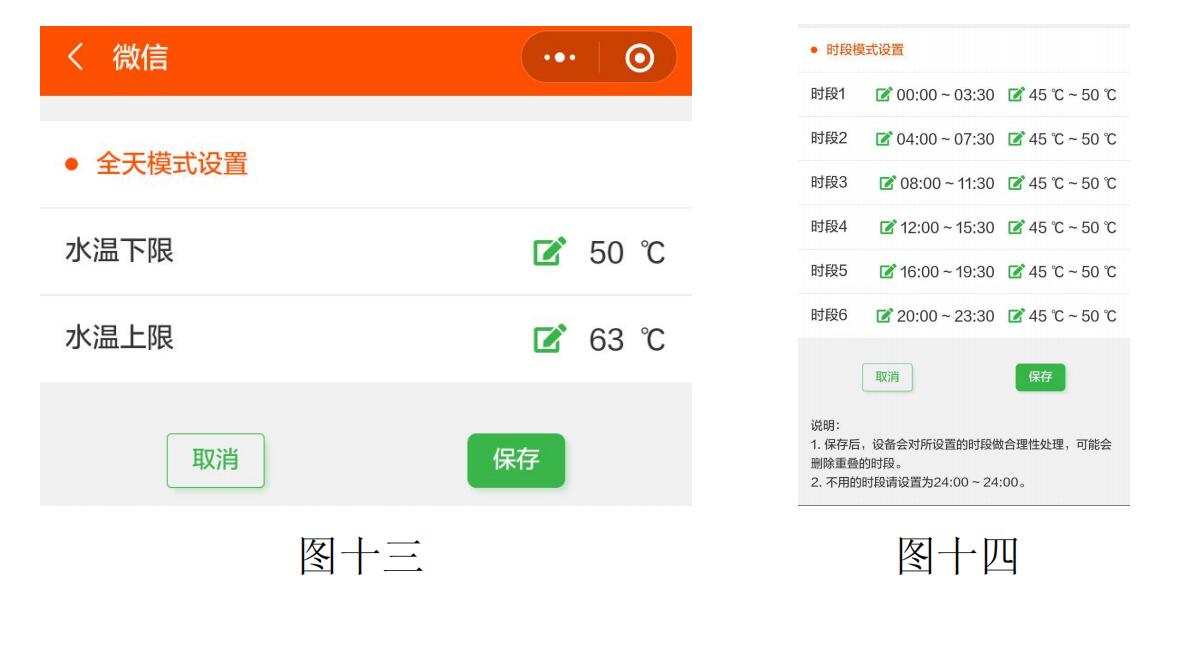

9. 點擊“圖十一”的“設置”,可以進入“圖十三”與“圖十四”,修改對應
參數。

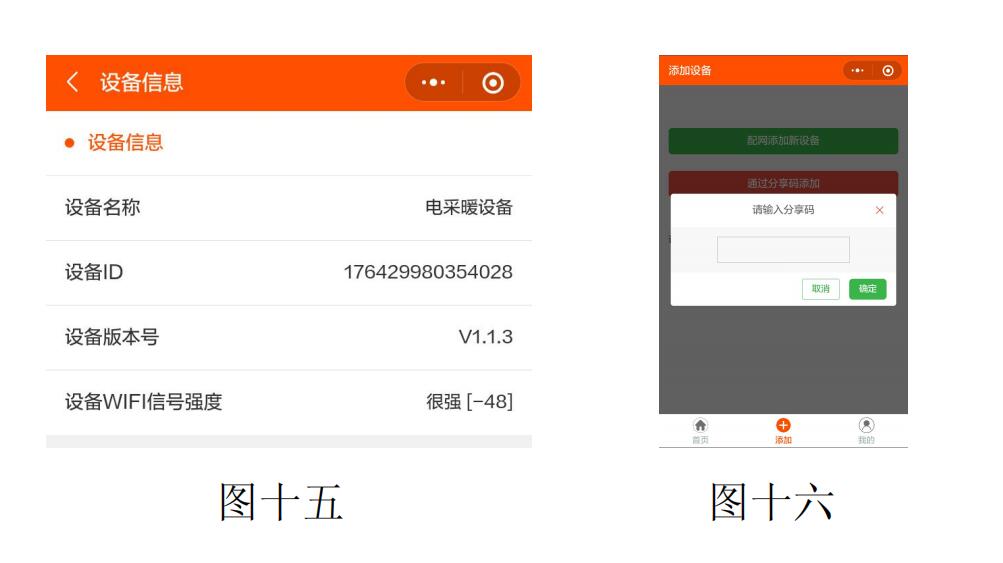

10. 點擊“圖十”的“設備信息”,可以進入圖十五查看詳細信息。點擊“圖
二”的“通過分享碼添加”,可以進入“圖十六”。分享碼大約半小時內有
效。


備注:
只支持 2.4GHz 頻段網絡(不支持 5GHz 頻段網絡),本部手機配置上 WiFi
以后,其他手機均可以通過本部手機的分享碼添加設備,本部手機刪除了設24
備,亦可通過其他已添加該設備的手機將分享碼分享給本部手機。如果所有
添加了該設備的手機均刪除了設備,那就只能從上面的序號 2 開始,重新配
網了。***WiFi 呈閃爍狀態時才能配網***
由于手機的差異性或者網絡不穩定,可能顯示屏幕的 WiFi 已經長亮了,
但是手機界面顯示配網失敗。那也要從序號 2 開始重新配網。***WiFi 呈閃
爍狀態時才能配網***
配網時,不僅要打開位置開關和藍牙開關,微信還要授權位置信息。配
網成功以后可關閉位置和藍牙。個別手機可能配網時打開了位置開關和藍牙
開關,但是點擊“圖二”的“配網添加新設備”無反應,始終進不了“圖三”。

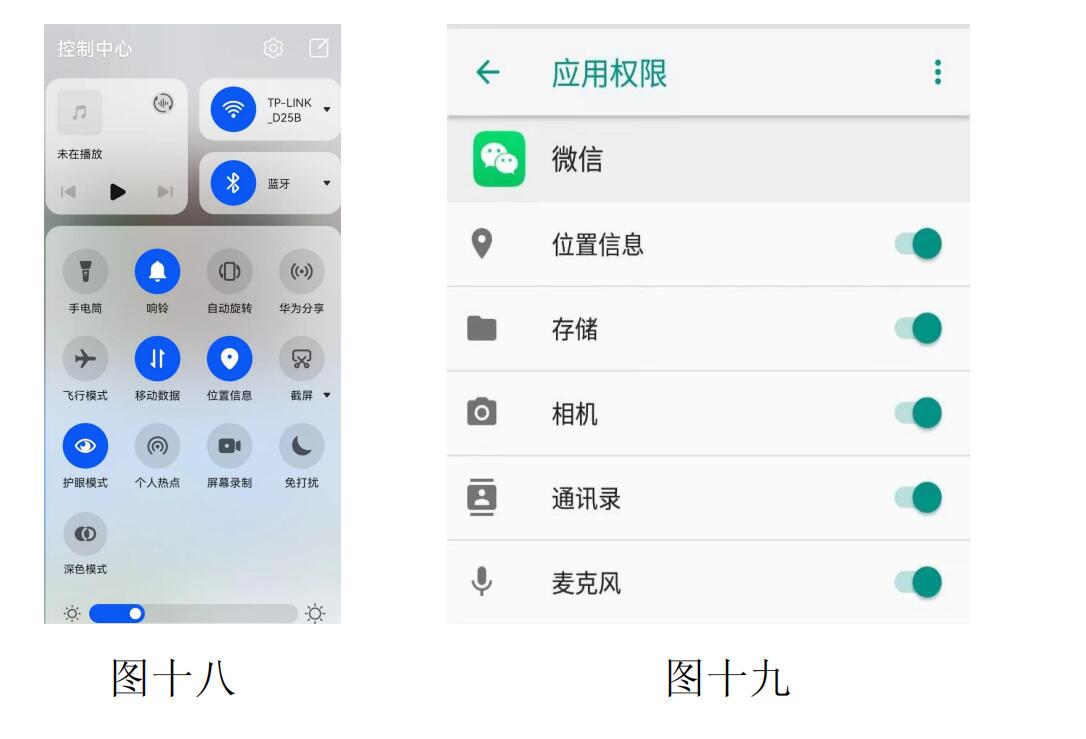

那很大可能性是微信未授權位置信息,需要打開手機設置—應用權限—微信
授權。如:圖十九。

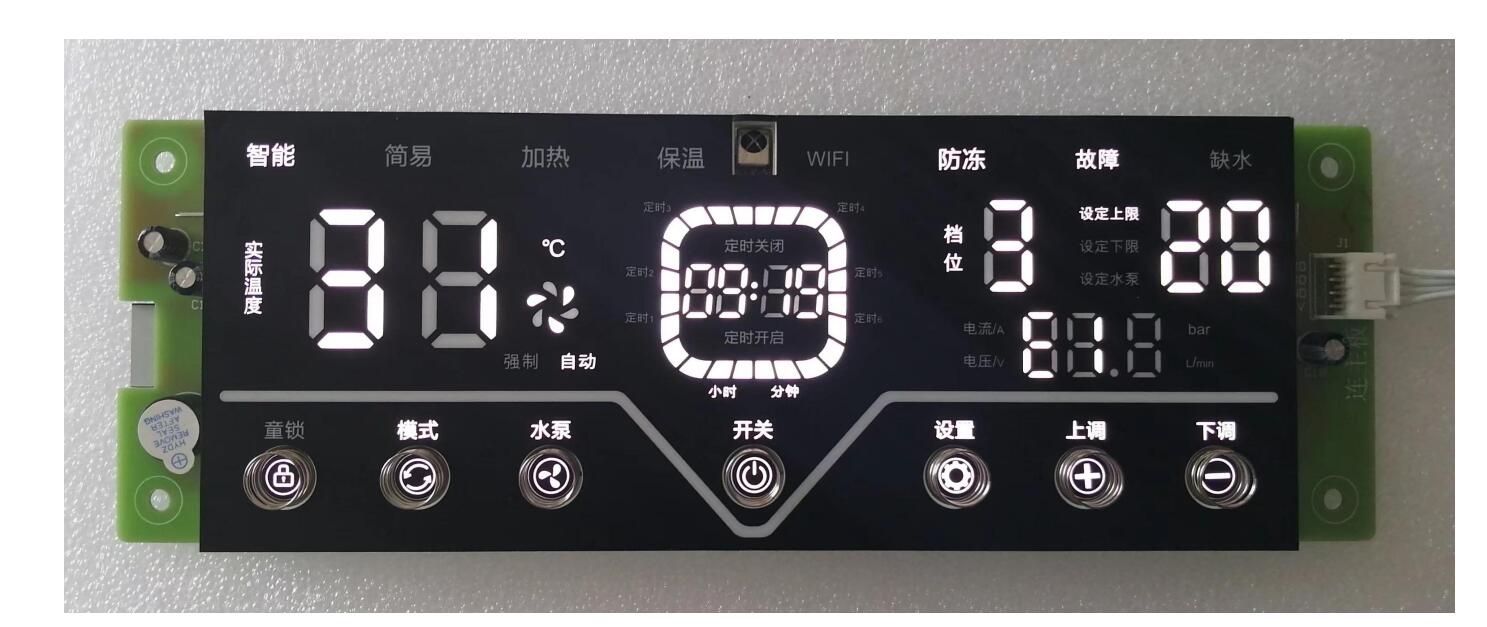

實物圖如下:

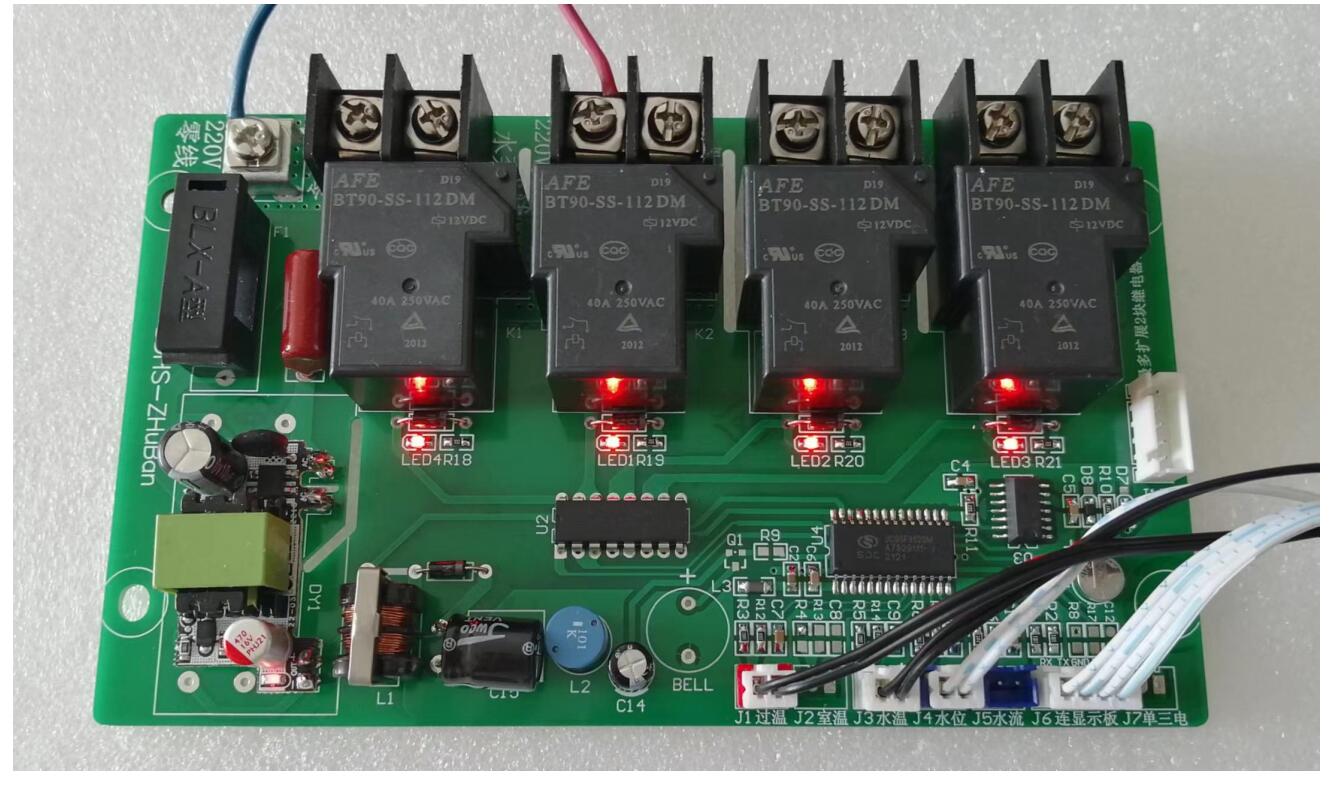

主板

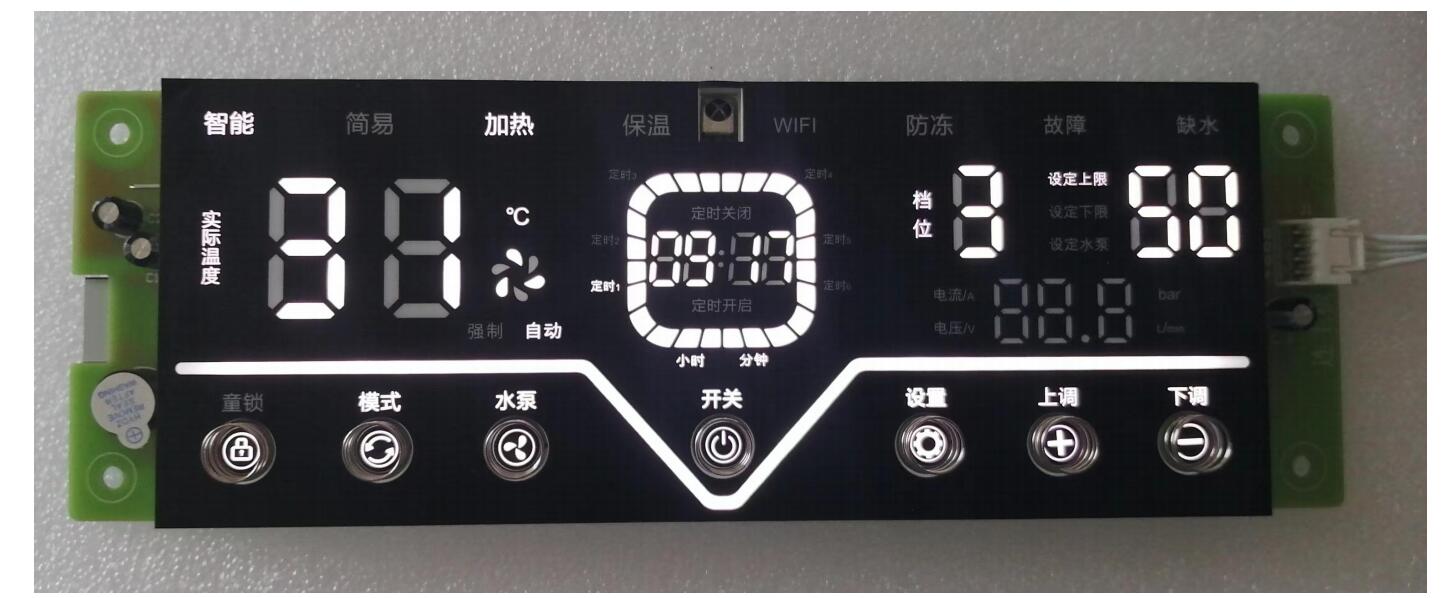

智能(定時)界面
簡易(全天)界面

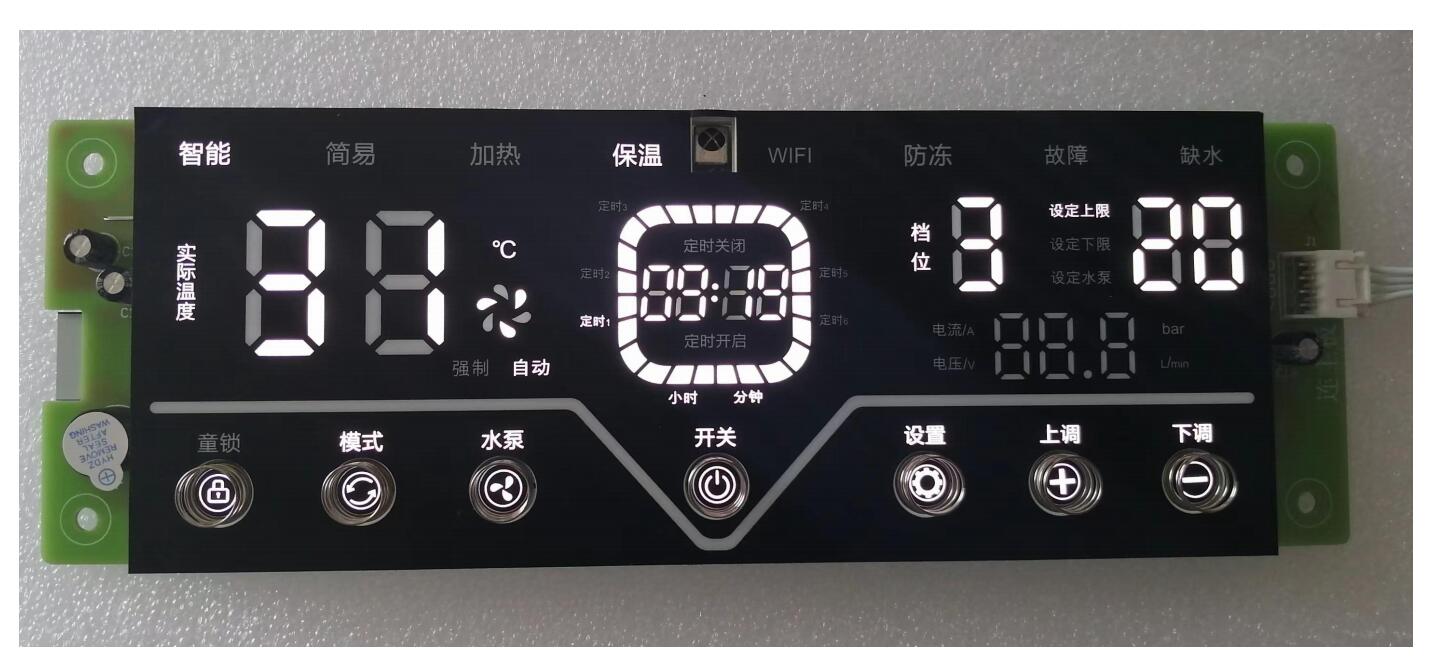

保溫界面
WiFi 界面

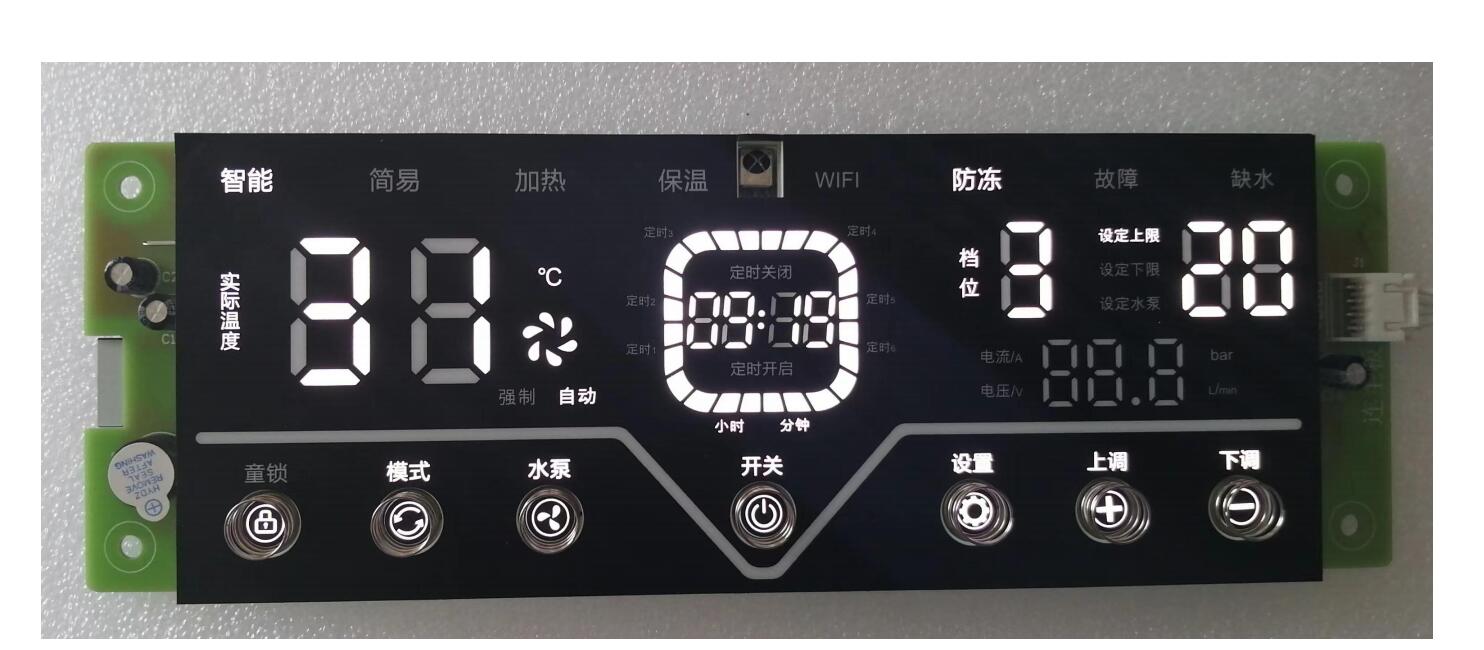

防凍界面
故障界面
缺水界面
強制水泵界面
童鎖界面
